BLOG – 當調整尺寸長管線操作時，確定添加到管在管線中When Sizing Long Pipe Runs, Make Sure to Add in the Pipe Fittings

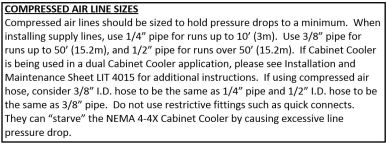

EXAIR 安裝手冊中使用此聲明來幫助確定我們產品的正確尺寸管線。上述聲明來自我們的大型NEMA 4-4X控制盤冷卻器安裝手冊。使用本指南確保適當的空氣流動時，有一些重要的因素要考慮。

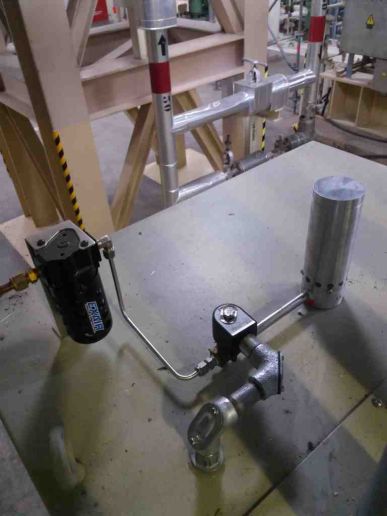

一個客戶安裝了一個EXAIR型號4840 NEMA 4控制盤冷卻器，他沒有得到適當的冷卻。在診斷壓縮空氣問題時，我們詢問客戶的第一件事是“設備的空氣壓力是多少？”他在控制盤冷卻器上安裝了一個壓力表，他讀取了45 psig;對於正常冷卻實在太低了，。他向我發送了一份關於提供的控制盤冷卻器的壓縮空氣系統的設置和一些細節的照片。我們需要找到這些限制，以便為設備提供足夠的壓縮空氣。
在他發送的細節中，他們從集管配置1/2”銅壓縮空氣管和43英尺長連到控制盤冷卻器。他提到他們在開始時有一個安全閥，在這個過程中有十二個彎頭。 （顯然，他們必須繞過這些接頭到達控制盤冷卻器位置）。他們的壓縮空氣源頭有一個壓力表，讀數為105 psig。
我注意到的第一件事是他們使用壓縮空氣軟管，而不是壓縮空氣硬管或軟管。通過外徑測量管線，而壓縮空氣軟管由內徑測量。所以，在上面的陳述中，當它引用1/2”I.D.軟管，1/2” 軟管將具有小得很多的I.D. ，在這個製程應用下，它具有3/8”I.D.有了這個較小的流動面積，這將增加限制。在計算1/2”銅壓縮空氣管和43英尺長中的壓降時，在流量40 SCFM時將壓力大致有27 psi的下降。如果它們的壓縮空氣集管的壓力有105 psig，所以，在控制盤冷卻器上讀取78 psig。由於他們只讀45 psig，其餘的限制在哪裡？

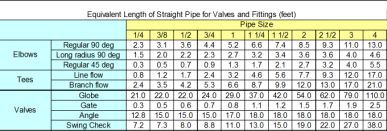

這個問題的答案是在配件中。當您有彎管，三通，減速閥等管線配件時，會隨著壓縮空氣通過它們而系統增加壓降。在有效長度方面，使用管件計算壓縮空氣流量的方法。有效長度是通過類似管線到管線配件的相似長度估計壓降的一種方法。當為EXAIR產品操作壓縮空氣管線時，這可能非常重要。一旦我們擁有管線的有效長度，那麼我們可以使用安裝手冊中的要求來適當地調整壓縮空氣管路的尺寸。下圖顯示了透過接頭類別的等效長度。
在上述製程應用中，客戶使用3/8”I.D.的43英尺的管線，12個3/8”90度彎頭和一個3/8”角閥。管線的等效長度可以計算為43英尺+12 * 3.1英尺+ 1 * 15英尺= 95.2英尺。正如你所看到的，所有的配件，等效的管道長度從43英尺延伸到95.2英尺。如果我們重新計算1/2”管線長93.2英尺的壓力損失，那麼在40 SCFM下我們得到58 psi的壓力損失。從這個標題中，這將相當於EXAIR控制盤冷卻器的47 psig的壓力。這非常接近他測量的讀數。他要求我推薦適當尺寸的管子，並使用等效長度和安裝手冊，我建議他使用1/2”NPT管或5/8”O.D.銅管用於95英尺操作。這只會產生一個5psi的壓降，這將適當地提供具有40 SCFM的型號4840控制盤冷卻器。
如果您想在壓縮空氣管路中使用管線，則需要使用內徑進行調整尺寸。此外，如果您有很多配件，您可以將它們添加到管線長度上以獲得相當的總長度。透過上述方法對壓縮空氣管線進行正確設定，您的EXAIR 產品將能夠有效地正常
